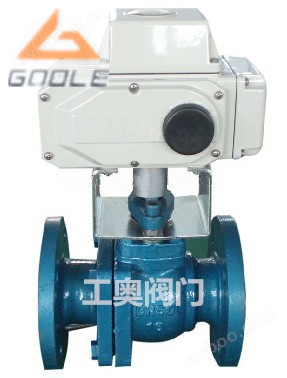

Q941F电动衬氟球阀

简要描述：电动衬氟球阀由DSR系列电动执行机构和衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性

基础信息

产品型号

Q941F

压力

口径

DN20-DN200

材质

铸铁碳钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

结合球阀密封原理分析出现抱死故障的原因

详细介绍

一、Q941F电动衬氟球阀概述

电动衬氟球阀由DSR系列电动执行机构和衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性。执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制。

二、Q941F电动衬氟球阀特点

1、耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。

2、采用软密封阀座，密封性能好。

3、体积小，重量轻，结构简单，安装维修方便。

4、流阻小，流通能力

三、Q941F电动衬氟球阀主要零部件材料

型式：直通两分式铸造球阀

公称通径： DN15～200mm

公称压力： PN1.0、1.6MPa (ANSI 150Lb)

连接形式：法兰连接 JB/T79-94(ANSI16.5)

材料： ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46

上阀盖：与阀体一起铸造

填料：聚四氟乙烯

介质温度：-20～+150℃

阀芯形式：球型阀芯

流量特性：快开特性

阀座：聚四氟乙烯

材料： ZG230-450衬F46、ZG1Cr18Ni9TI衬F46

阀芯转角： 90°

四、Q941F电动衬氟球阀的机构选培计划

1.6Mpa

项目类型	DSR-05	DSR-10	DSR-20	DSR-40	DSR-60	DSR-100	DSR-200
输出力矩	50N.M	100 N.M	200 N.M	400 N.M	600 N.M	1000 N.M	2000 N.M
动作范围	0～90°
额定电流	0.15A	0.3A	0.45A	0.7A	0.7A	0.85A	0.85A
绝缘电阻	100M/DC500V
电源	AC110/220/380V DC24V
电机功率	8W/E	23 W/E	45 W/E	90 W/E	90 W/E	120 W/E	120 W/E
选配阀门	15-25	15-65	80-100	100-125	125-150	150-200	200-250
执行器重量	2.6Kg	4.2 Kg	7.9 Kg	8.7 Kg	9 Kg	14.7 Kg	15 Kg

五、Q941F电动衬氟球阀的外形尺寸

公称通径		标准值						参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-￠d	L1	H
DN(mm)	NPS(inch)	PN1.6(MPa)
15	1/2	140/130	95	65	45	2	14	4-￠14	231	350
20	3/4	140/130	105	75	55	2	16	4-￠14	231	370
25	1	150/1340	115	85	65	2	16	4-￠14	231	375
32	11/4	165	135	100	78	2	18	4-￠18	231	385
40	11/2	180/165	145	110	85	3	18	4-￠18	231	390
50	2	200/203	160	125	100	3	20	4-￠18	231	435
65	21/2	220/222	180	145	120	3	20	4-￠18	261	460
80	3	250/241	195	160	135	3	22	4-￠18	261	465
100	4	280/305	215	180	155	3	24	8-￠18	285	612
125	5	320/356	245	210	185	3	26	8-￠18	285	625
150	6	360/394	280	240	210	3	28	8-￠23	325	700
200	8	457	335	295	265	3	30	8-￠23	325	740
