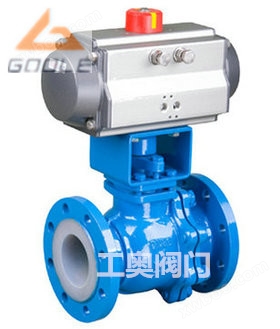

简要描述：Q6401F46气动衬氟球阀，由气动活塞式执行机构和O型衬氟球阀组成。阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
产品型号
压力
口径
材质
产品分类
相关新闻
一、Q641F46气动衬氟球阀的简述
Q6401F46气动衬氟球阀，由气动活塞式执行机构和O型衬氟球阀组成。阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
二、Q641F46气动衬氟球阀的特点
1、采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏。
2、球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲处承压件内的可能性，根本保证使用中的安全性。
3、采用全塑料衬里工艺，耐介质的强腐蚀。
三、Q641F46气动衬氟球阀的性能规范
设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 产品标识 | 供货规范 |
GB/T 12237 | GB/T 12221 | JB/T 78;JB/T 79 | GB/T 13927 | GB/T 12220 | JB/T 79 |
四、Q641F46气动衬氟球阀参数
1、气动执行器
| 气动执行器 | 型号 | QW系列、AT系列、AW系列 |
| 气源压力 | 0.4 ～ 0.8 MPa | |
| 最大回转角度 | 90°～92° | |
| 回信器 | AC220V AC110V DC24V | |
| 控制信号 | 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa | |
| 控制气源 | 洁净、干燥压缩空气 | |
| 工作温度 | -20℃ ～ +90℃ |
2、Q641F46气动衬氟球阀
型 号 |
公称压力 PN（MPa） | 试验压力Ps（MPa） |
工作温度 （℃） | 适用介质 | |
| 壳体 | 密封 | ||||
| Q641F461.0 | 1.0 | 1.5 | 1.1 |
-50～450 （不同工况温度，选用不同的材质） | 水、石油、天然气、酸类等 |
| Q641F46-1.6 | 1.6 | 2.4 | 1.76 | ||
| / | / | / | / | ||
五、Q641F46气动衬氟球阀主要零件材料
1、气动执行器
零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 指示轴 | 螺栓 |
|
QW系列 AT系列 |
铝合金型材 （硬质阳极氧化） |
压铸铝合金 （环氧树脂喷涂） | 压铸铝 |
钢 （镀镍磷合金） | NBR |
2、Q641F46气动衬氟球阀
| 零件名称 | 阀体 | 球芯 | 阀座 | 阀杆 | 填料 | 支架 | 连接轴 |
| Q641F46 | 铸钢、不锈钢 |
不锈钢+ 聚四氟 | 聚四氟 | 2Cr13 | 柔性石墨 | 铸钢、不锈钢 | 铸钢 |
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
Z | C | P | R | P L | R L | ||
1 | 阀体 / 端盖 | HT 250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球体 / 阀杆 | WCB | CF8 | CF8M | CF3 | CF3M | |
3 | 衬里 / 阀座 | PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 ) | |||||
4 | 填料 / 压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
5 | 填料 / 压盖 | PTFE(F 4 ) | PTFE(F4) | PTFE(F4) | |||
6 | 支架 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |||
7 | 螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
8 | 紧固螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
9 | 操作手柄 | WCB | WCB | WCB | |||

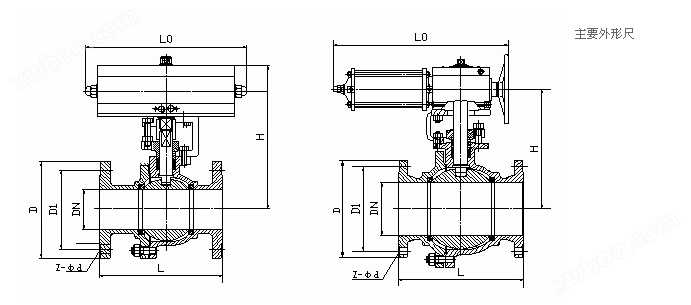

六、Q641F46气动衬氟球阀的安装尺寸
DN | L | H | D | D1 | L0 | Z-φd | 执行器型号 |
| 15 | 130 | 200 | 95 | 65 | 165 | 4-φ14 | QW-TZ01/AT50D |
| 20 | 140 | 204 | 105 | 75 | 165 | 4-φ14 | QW-TZ01/AT50D |
| 25 | 150 | 215 | 115 | 85 | 165 | 4-φ14 | QW-TZ01/AT63D |
| 32 | 165 | 240 | 135 | 100 | 225 | 4-φ18 | QW-TZ02/AT63D |
| 40 | 180 | 265 | 145 | 110 | 225 | 4-φ18 | QW-TZ02/AT75D |
| 50 | 200 | 275 | 160 | 125 | 225 | 4-φ18 | QW-TZ02/AT75D |
| 65 | 220 | 379 | 180 | 145 | 245 | 4-φ14/4-φ18 | QW-TZ03/AT88D |
| 80 | 250 | 390 | 195 | 160 | 330 | 8-φ18 | QW-TZ04/AT100D |
| 100 | 280/320 | 416 | 215/230 | 180/190 | 330 | 8-φ18/8-φ23 | QW-TZ04/AT115D |
| 125 | 320/381 | 542 | 245/270 | 210/220 | 380 | 8-φ18/8-φ25 | QW-TZ05/AT145D |
| 150 | 360/400 | 572 | 280/300 | 240/250 | 380 | 8-φ23/8-φ25 | QW-TZ06/AT160D |
| 200 | 400/500 | 736 | 335/360 | 295/310 | 440 | 12-φ25/12-φ25 | AW17 |
| 250 | 530/568 | 926 | 405/425 | 355/370 | 580 | 12-φ25/12-φ30 | AW20 |
| 300 | 600/648 | 1059 | 460/485 | 410/430 | 715 | 12-φ25/16-φ30 | AW28 |
| 350 | 550/762 | 1127 | 520/550 | 470/490 | 875 | 16-φ25/16-φ34 | AW28 |
| 400 | 600/838 | 1398 | 580/610 | 525/550 | 995 | 16-φ30/16-φ34 | AW35 |
七、选型
来电询价、订购时，注明产品类型、应用场所、材质、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率等参数，以便我们为你正确选型及报价。
