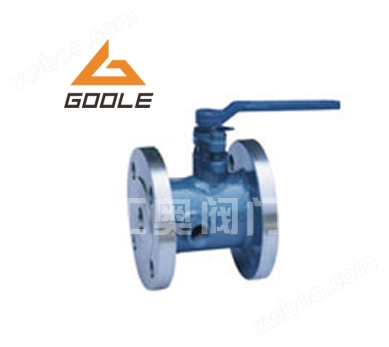

BQ41F夹套保温球阀

简要描述：BQ41F夹套保温球阀是采用整体式夹套结构设计的一种产品，应用在项目当中更能够均匀的保温、保冷，此种结构设计的球阀比一般球阀体积小、重量轻且不会产生泄漏，密封性能好，采用碳钢焊接管比铸造更多耐用，此阀门应用在管道当中最高允许蒸汽或者水的压力最高能够达到10KG

基础信息

产品型号

BQ41F

压力

口径

DN150-DN250

材质

铸铁碳钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

BQ41F夹套保温球阀是采用整体式夹套结构设计的一种产品，应用在项目当中更能够均匀的保温、保冷，此种结构设计的球阀比一般球阀体积小、重量轻且不会产生泄漏，密封性能好，采用碳钢焊接管比铸造更多耐用，此阀门应用在管道当中最高允许蒸汽或者水的压力最高能够达到10KG。此外本阀门的通径与管道的通径一致，应用在项目当中更能够阻力小、有效降低热量损失，因为对于一些较容易凝结或者固化的介质效果好。现今广泛的应用在石油、化工、制药领域当中，蒸汽、导热油等介质当中。

一、BQ41F夹套保温球阀零部件材质：

序号	零件名称	材质
序号	零件名称	GB	ASTM
1	夹套	25	105
2	阀座	WCB	A216-WCB
3	阀体	25	A105
4	密封圈	PTFE、对位聚苯
5	球体
6	阀杆	1Cr13	A247-410
7	填料	柔性石墨
8	填料压盖	WCB	A216-WCB

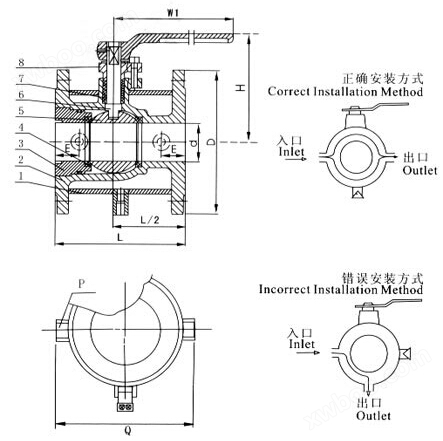

二、BQ41F夹套保温球阀主要外表尺寸：

公称通径（DN）		d	L	D		E	Q	H	W	管螺纹
(mm)	(in)	d	L	(mm)	(in)	E	Q	H	W	P
20	3/4"	19	117	40	1 1/2"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	1 1/2"	38	165	65	2 1/2"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	1000	G3/4"
200	8"	203	330	300	12"	100	495	410	1300	G3/4"
备注		法兰尺寸请按对应的通径参阅《主要外型及连接尺寸表》

如果客户项目当中有应用到BQ41F夹套保温球阀，欢迎及时询价、订购
