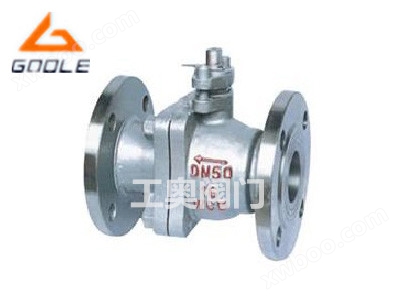

Q41H金属硬密封球阀

简要描述：Q41H金属硬密封浮动球阀采用了弹性加载结构，能有效的解决防密封表面粘带和高温卡阻的现象，在正常关闭情况下确保了球体密封面与阀座密封之间的接触，在高温工况下，能有效补偿内件受热膨胀，避免因高浊而导致的卡阻，适合于中小口径高温使用场合

基础信息

产品型号

Q41H

压力

口径

DN150-DN250

材质

铸铁碳钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

结合球阀密封原理分析出现抱死故障的原因

详细介绍

一、Q41H金属硬密封球阀的简介

Q41H金属硬密封浮动球阀采用了弹性加载结构，能有效的解决防密封表面粘带和高温卡阻的现象，在正常关闭情况下确保了球体密封面与阀座密封之间的接触，在高温工况下，能有效补偿内件受热膨胀，避免因高浊而导致的卡阻，适合于中小口径高温使用场合。球体表面采用特殊表面硬化处理，阀座整体用特种硬质材料或局部堆焊硬质材料，确保密封圈之间有合适的硬度差，因此适合固体颗粒和磨料介质。由于密封填料方面采用柔性石墨，金属缠绕式垫片，能用于高温、高压工况，并具有耐火烧功能。

二、Q41H金属硬密封球阀的特点

1、本身具有防火防静电功能。

2、手柄与阀杆采用扁方型连接。也可根据需要加锁定结构，防止误操作。

3、采用下装式阀杆、设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。

4、阀座采用圆柱形弹簧加截的金属硬密封结构，能适应于较高温度及各种粉尘与固体颗粒介质。

三、Q41H金属硬密封球阀的工作原理

Q41H金属硬密封浮动球阀的球体与阀座完全采用金属对金属的密封方式，为了确保阀门在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等，球体和阀座表面硬度一般可达到HRC60以上，最高可达HRC74以上。密封面材料耐温可达540℃,最高可达980℃。材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。金属硬密封球阀能够适用于绝大多数的苛刻工况条件。

四、Q41H金属硬密封球阀的零件参数

主要零件	阀体	WCB	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18NT 12Mo2Ti	CF8(316)	CF3M(316L)
	球体、阀杆	2Cr13	1Cr18Ni9Ti	OCr18Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni 12Mo2Ti	0CR17Ni 12Mo2(316)	00Cr17Ni 14Mo2(316L)
	密封圈	特种硬化材料
	填料、垫圈	柔性石墨环柔性石墨缠绕垫
适用工况	适用介质	高温的或含有颗粒等介质
	适用温度	-28-400℃ -28-500℃
应用规范	设计制造按	GB122237-89 API6D JPI7S-48
	法兰迟寸按	JB79-59、GB9113、HG20592-97 ANSI B16.5 JIS B2212-2214
	结构长度按	GB12221-89 ANSI B16.10 JIS B2002
	检验试验按	GB/T13927-89 JB/T9092-99 API598 API598

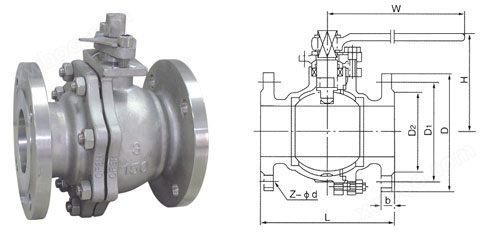

五、Q41H金属硬密封球阀的结构图

六、Q41H金属硬密封球阀的尺寸

1.6Mpa

型号	公称通径 Dn (mm)	尺寸 (mm)
型号	公称通径 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	DO
Q41H-16P	15	130	96	86	46	14-2	4-14	60	108
	20	140	105	75	65	14-2	4-14	64	120
	25	150	165	85	65	16-2	4-14	90	165
	32	165	135	100	78	16-2	4-18	105	180
	40	180	146	110	85	18-3	4-18	150	24O
	50	200	160	126	100	18-3	4-18	190	240
	65	220	180	145	120	18-3	4-18	195	320
	80	260	195	160	135	20-3	8-18	216	360
	100	280	216	180	165	20-3	8-18	260	400
	125	320	246	210	186	22-3	8-18	280	500
	150	360	280	2lO	210	2l-3	8-23	320	600
	200	400	335	295	265	26-3	12-23	370	800
	250	450	406	355	320	3O-33	12-25

2.5Mpa

型号	公称通径 Dn (mm)	尺寸 (mm)
型号	公称通径 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	Do
Q41H-25P	15	130	95	65	45	14-2	4-14	60	108
	20	14O	105	75	55	14-2	4-14	64	120
	25	150	115	85	B5	16-2	l-14	90	165
	32	165	136	100	78	16-2	4-18	106	180
	4O	180	146	110	85	18-3	4-18	160	24O
	50	200	160	126	100	20-3	4-18	205	270
	65	220	180	145	120	22-3	8-18	215	360
	80	260	195	160	136	22-3	8-18	230	4OO
	100	280	230	190	165	24-3	8-23	270	500
	125	S20	270	220	188	28-3	8-26	300	600
	150	360	300	260	218	30-3	8-26	340	900
	200	400	360	310	278	34-3	12-26	4OO	1100
	260	457	425	370	332	36-3	12-30

4.0Mpa

型号	公称通径 Dn (mm)	尺寸 (mm)
型号	公称通径 Dn (mm)	L	D	D1	D2	B-f	B-f	Z-φd	H
Q41H-40P	15	130	96	66	46	40	16-2	4-14	80
	20	140	105	75	65	5l	16--2	4-14	66
	25	150	116	85	65	58	16-2	4-14	90
	32	180	135	100	78	66	18_S	4-18	105
	40	200	145	110	85	76	20-3	4-18	170
	50	220	160	125	100	88	20-3	4-18	230
	65	260	180	146	120	IIO	22-3	8-18	250
	80	280	195	160	135	12l	22-3	8-18	250
	100	320	230	190	160	150	24-3	8-23	296
	125	400	270	220	188	176	28-3	8-25	330
	150	400	300	250	218	204	30-3	8-26	376
	200	457	376	320	282	260	38-3	12-30	440
	250	533	446	385	346	313	42-3	12-3l
