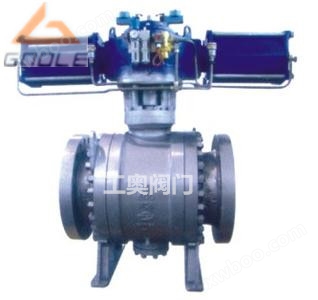

Q647气动硬密封球阀

简要描述：本公司生产的Q647气动硬密封球阀是新一代高性能气动球阀,具有流体阻力小、流道通畅、启闭迅速、易于自动化控制的特点，因而得到了越来越广泛的应用

基础信息

产品型号

Q647

压力

口径

DN150-DN250

材质

铸铁 碳钢

产品分类

PRODUCT CLASSIFICATION

相关新闻

RELATED NEWS
结合球阀密封原理分析出现抱死故障的原因
详细介绍

一、Q647气动硬密封球阀的简述

    本公司生产的Q647气动硬密封球阀是新一代高性能气动球阀,具有流体阻力小、流道通畅、启闭迅速、易于自动化控制的特点，因而得到了越来越广泛的应用。但由于常规球阀的阀座一般采用聚四奴乙烯等非金属材料制作，受阀座密封材料的限制，常规球阀不能在高温工况下使用，也无法用于含固体颗粒、灰渣等介质，故常规球阀的使用受到的一定的限制。为此，我公司经多年努力，成功研制开发了包括浮动球阀和固定球阀在内的全系列金属硬密封球阀产品，并在石油、化工、电力、冶金、轻工等行业得到广泛的应用。产品经省级科学技术成果鉴定，技术上有创新，达到国内领先水平。

    Q647气动金属硬密封球阀适用于非腐蚀性介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质，特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。金属硬密封球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。金属硬密封球阀一般采用法兰连接，也可采用对焊连接、承插焊连接、螺纹连接及对夹连接。

二、Q647气动硬密封球阀的特点

1、采用先进的球体和阀座硬化技术

    Q647气动金属硬密封球阀的球体与阀座完全采用金属对金属的密封方式，为了确保阀门在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等，球体和阀座的表面硬度一般可以达到HRC60以上，最高可达H RC74以上。密封面材料耐温一般可达54090，最高可达98000。材料的结合强度可以达到10000PS!以上。密封面材料还其有很好的耐磨擦、耐冲击等性能。

2、防止阀门在高温下的涨死

    高温工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门无法开启。金属硬密封球阀采用了碟筑或弹筑加载的密封结构。在高温下零部件的热膨胀可以被碟簧或弹簧所吸收。故能够保证阀门在高温下不会被涨死，并能够在高温下灵活启闭。

3、完全的防火结构设计

    Q647气动阀门的密封面采用金属对金属密封结构，填料采用柔性石墨，垫片采用不锈钢+柔性石墨结构。因此，阀门即使在火灾况下也能确保可靠的4、自然防静电结构设计

    Q647气动金属硬密封球阀的阀体、阀座、球体等金属零件紧密接触，自然形成了静电通道。因此，金属硬密封球阀不需要设里专门的防静电装置。

5、优异的密封特性

  采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆度和光洁度，阀门的密封性能完全达到或超过标准要求;

6、双阻断及泄放功能

    Q647气动金属硬密封固定球阀一般采用球前阀座密封结构。金属硬密封固定球阀的两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。当球阀关闭时，即使阀门进出口两端同时受压，阀门中腔和两端通道也可以被相互阻断，中腔内的剩余介质可以通过泄放阀排出。



    Q647气动金属硬密封浮动球阀采用球后阀座密封结构。一般采用单向密封，并在阀体上标有流向。如用户有特殊要求，可以采用双向密封的结构。

三、Q647气动硬密封球阀的技术参数



公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400 500 600 700
公称压力(MPa) PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB
阀体形式 两段式铸造阀体
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接形式 法兰式
流量特性 近似快开型
泄漏量 按GB/T4213-92，小于额定KV0.01% (软密封：零泄露)
可调范围 250:1 250:1
基本误差 带定位器：小于全行程的±2%
死区 带定位器：小于全行程的±2%
适用温度 PTFE≤180℃；PPL≤280℃；金属密封≥300℃
配置执行机构 GT、AT、ST、SR系列单双作用气动执行器
控制方式 开关两位控制，4～20mA模拟量控制



四、Q647气动硬密封球阀的主要零件材料



公称通径（mm） DN50～700
公称压力PN(MPa) 1.6 2.5 4.0
公称压力
PS(MPa) 		强度试验 2.4 3.8 6.0
密封试验 1.8 2.8 4.4
材料/材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
球 体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀 杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚苯 硬质合金
填 料 聚四氟乙烯 柔性石墨
适用工况 适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -28℃ - 300℃
执行器 型 号 AW/DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力 0.4-0.7MPa
执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
GB12237 GB12221 GB9113 GB9131 GB13927



执行器型号 GT、AT、ST、SR系列单双作用气动执行器
供气压力 0.4～0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30～+70℃
作用形式 单作用执行机构、双作用执行机构
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

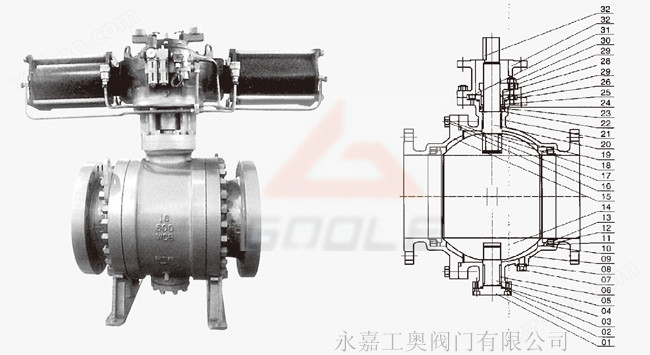

五、Q647气动硬密封球阀的结构图及其他参数

序号 零件名称 材料牌号 序号 零件名称 材料牌号
碳钢 不锈钢 碳钢 不锈钢
GB ASTM GB ASTM GB ASTM GB ASTM
1 底盖 25 A105 1Cr18Ni8Ti F304/F316/
F304L/F316L 		17 螺母 45 A194-2H 0Cr18Ni A194-8M
2 底盖螺钉 25CrMoA A193-B7 1Cr18Ni9Ti A193-B8M 18 双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
3 垫圈 金属夹石墨 19 球体键 40Cr 40Cr 1Cr17Ni2 1Cr17Ni2
4 止推轴承 金属夹PTFE 20 上阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti 		F304/F316/
F304L/F316L
5 下阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti 		F304/F316/
F304L/F316L 		21 阀杆O型圈 氟橡胶 氟橡胶 氟橡胶 氟橡胶
6 下阀杆轴承 金属夹PTFE 22 填料函O型圈 氟橡胶 氟橡胶 氟橡胶 氟橡胶
7 垫圈 金属夹PTFE 23 上阀杆轴承 金属夹PTFE
8 排污塞 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti 		F304/F316/
F304L/F316L 		24 止推轴承 石墨
9 阀体 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti 		CF8/CF8M/
CF3/CF3M 		25 阀杆填料函 25镀铬 A105镀铬 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti 		F304/F316/
F304L/F316L
10 阀座 2Cr13渗氮 A276-410渗氮 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti 		F304/F316/
F304L/F316L 		26 阀杆填料 石墨
11 阀座密封圈 石墨 27 填料压盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti 		CF8/CF8M/
CF3/CF3M
12 阀座支承圈 25镀铬 A105镀铬 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti 		F304/F316/
F304L/F316L 		28 螺母 45 A194-2H 0Cr18Ni A194-8M
13 阀座弹簧 X-750 29 双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
14 球体 1Crl8Ni9Ti 304 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti 		F304/F316/
F304L/F316L 		30 螺钉 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
15 阀盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti 		CF8/CF8M/
CF3/CF3M 		31 支架 WCB
16 垫圈 金属夹石墨 32 键 40Cr 40Cr 1Cr17Ni2 1Cr17Ni2
适用工况 适用介质 非腐蚀性介质或弱腐蚀性介质 硝酸类腐蚀性介质 强氧化性介质 醋酸类腐蚀性介质 尿素类腐蚀性介质
适用温度 常温型 ≤180℃
高温型 ≤425℃ ≤540℃ ≤425℃ ≤540℃ ≤455℃

六、Q647气动硬密封球阀的安装尺寸



公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400 500 600 700
L 216 241 283 305 356 394 457 533 610 686 762 914 1067 1245
H 配AT 325 335 365 400 420 440 470 配AW执行器
H 260 293 323 383 468 510 655 配AW执行器
H1 102 114 127 152 184 219 273 360 395 430 470 580 700 800
L1 配AT 190 210 247 276 348 378 524 配AW执行器
PN1.6MPa法兰尺寸
D 165 185 200 220 250 285 340 405 460 520 580 715 840 910
D1 125 145 160 180 210 240 295 355 410 470 525 585 770 840
D2 99 118 132 156 184 211 266 319 370 429 480 609 720 794
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-33 20-36 24-36
PN2.5MPa法兰尺寸
D 165 185 200 235 270 300 360 425 485 555 620 730 845 960
D1 125 145 160 190 220 250 310 370 430 490 550 660 770 875
D2 99 118 132 156 184 211 274 330 389 448 503 609 720 820
n-φd 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30 16-33 16-36 20-36 20-39 24-42

七、订购须知

  客户来电询价、订购时，注明产品类型、应用场所、材质、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率等参数，以便我们为你正确选型及报价。
