一、Q347H美标硬密封固定球阀的简介

Q347H美标硬密封固定球阀是一种耐高温，耐磨的硬密封固定球阀。最高温度能耐到450°，.该阀门两边阀座采用弹簧的弹力使两边阀座紧紧的抱住球心起到密封作用。密封材质选用硬质合金，球面是喷焊的。这样的硬度系数比较高。阀座与阀体之间用石墨密封，所以温度能耐到450°。这种设计的好处是：1，密封性能好，2，耐高温，3，耐磨，4.启闭轻松，5，使用寿命长。美标硬密封球阀的密封特点主要是采用金属密封副,其优点是适用温度范围广,各种金属的热膨胀系数相差不大,只要选用得当,可以达到基本一致,有利于协调温差变形。缺点是材料硬度高,达到密封所必须的比压高,即使采用预紧力达到密封,但因密封比压大,阀座和球体之间的磨损也很大,而且由于金属密封面摩擦系数较大,导致球阀的启闭力矩较大。因此,硬质密封球阀大多采用弹性密封副,其性能可靠,弹性补偿能力强,适用温度范围广,并对浮动球球阀和固定球球阀都适用。

二、Q347H美标硬密封固定球阀的特点

Q347H美标硬密封固定球阀特点主要是采用金属密封副,其优点是适用温度范围广,各种金属的热膨胀系数相差不大,只要选用得当,可以达到基本一致,有利于协调温差变形。缺点是材料硬度高,达到密封所必须的比压高,即使采用预紧力达到密封,但因密封比压大,阀座和球体之间的磨损也很大,而且由于金属密封面摩擦系数较大,导致球阀的启闭力矩较大。因此,高温球阀大多采用弹性密封副,其性能可靠,弹性补偿能力强,适用温度范围广。

三、Q347H美标硬密封固定球阀的性能规范

试验压力(Mpa)	公称压力(Mpa)							压力级(Class)
试验压力(Mpa)	1.6	2.5	4	6.4	10	16	25	150	300	400	600	900	1500
强度试验	2.4	3.8	6	9.6	15	24	37.5	3.1	7.8	10.2	15.3	23.1	38.4
密封试验	1.8	2.8	4.4	7	11	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
气密试验	0.5-0.7
工作温度	PTEE≤150℃ PPL E≤300℃碳纤≤350℃
适用介质	C：水、油、蒸气 P：硝酸类(温度≤200℃) R：醋酸类(温度≤200℃

四、Q347H美标硬密封固定球阀的零件材料

零件名称	材料
材料代号	Ｃ	Ｌ	Ｐ	Ｒ
阀体　阀盖	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球体	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
阀座密封面	PTFE、碳素纤维＋PTFE、对位聚苯
螺柱　螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料	Ｖ型PTFE、柔性石墨

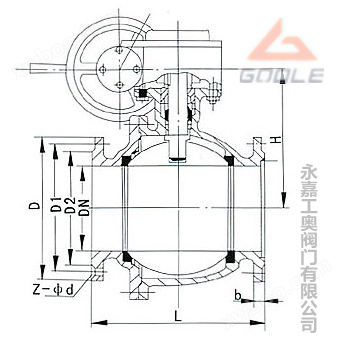

五、Q347H美标硬密封固定球阀的结构图及安装尺寸

DN	PN16(1.6MPa)			PN25(2.5MPa)			备注
DN	L	H1	H2	L	H1	H2	浮动球
15	130	—	59	130	—	59
20	130	—	63	150	—	63
25	140	—	75	160	—	75
32	165	—	85	180	—	85
40	165	—	95	200	—	95
50	203	—	107	230	—	107	固定球浮动球
65	222	—	142	290	—	142
80	241	—	152	310	—	152
100	305	—	178	350	—	178
125	356	—	252	381	—	252
150	394	—	272	403	—	272
200	457	—	342	502	—	342
200	457	—	398	502	—	398	固定球
250	533	335	495	568	335	495
300	610	385	580	648	385	580
350	686	430	625	762	430	625
400	762	470	720	838	470	720
500	914	590	840	991	590	840
600	1067	700	1050	1143	700	1050
700	1245	780	1150	1346	780	1150

DN	PN40(4.0MPa)			PN64(6.4MPa)			备注
DN	L	H1	H2	L	H1	H2	浮动球
15	130	—	59	165	—	59
20	150	—	63	190	—	63
25	160	—	75	216	—	75
32	180	—	85	229	—	85
40	200	—	95	241	—	95
50	230	—	107	292	—	107	固定球浮动球
65	290	—	142	330	—	142
80	310	—	152	356	—	152
100	350	—	178	432	—	178
125	381	—	252	508	—	252
150	403	—	272	559	—	272
200	502	—	342	660	—	398
250	568	335	495	787	335	445
300	648	385	580	838	385	515
350	762	430	625	889	430	550
400	838	470	720	991	470	615
500	991	590	840	1194	590	810
600	1143	700	1050	1397	700	845
700	1346	780	1150	1700	780	1089
