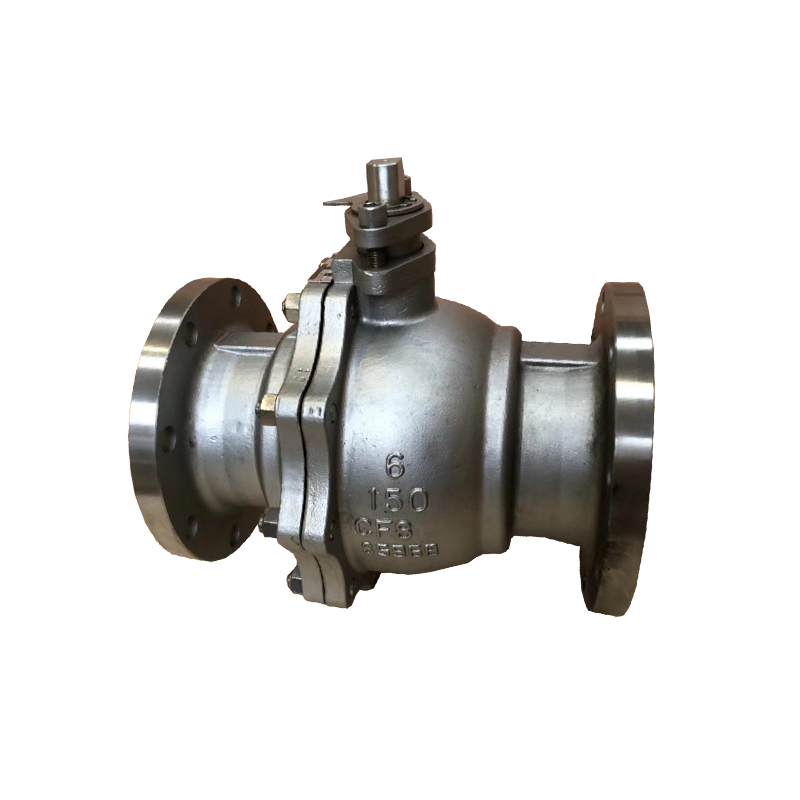

Q41H美标硬密封球阀

简要描述：Q41H美标硬密封球阀是一种耐高温，耐磨的硬密封固定球阀。最高温度能耐到450°，.该阀门两边阀座（www.qiufaw.com）采用弹簧的弹力使两边阀座紧紧的抱住球心起到密封作用。密封材质选用硬质合金，球面是喷焊的。这样的硬度系数比较高。阀座与阀体之间用石墨密封，所以温度能耐到450°。

基础信息

产品型号

Q41H

压力

PN1.6～16.0MPa

口径

DN150-DN250

材质

碳钢、不锈钢

产品分类

PRODUCT CLASSIFICATION

相关新闻

RELATED NEWS
结合球阀密封原理分析出现抱死故障的原因
详细介绍

一、Q41H美标硬密封球阀的简述

   Q41H美标硬密封球阀是一种耐高温，耐磨的硬密封固定球阀。最高温度能耐到450°，.该阀门两边阀座（www.qiufaw.com）采用弹簧的弹力使两边阀座紧紧的抱住球心起到密封作用。密封材质选用硬质合金，球面是喷焊的。这样的硬度系数比较高。阀座与阀体之间用石墨密封，所以温度能耐到450°。美标硬密封球阀主要适用于Class150～1500、PN1.6～16.0MPa，工作温度-29～425℃(碳钢)或-40～550℃(不锈钢)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。

二、Q41H美标硬密封球阀的特点

    Q41美标硬密封球阀的密封特点主要是采用金属密封副,其优点是适用温度范围广,各种金属的热膨胀系数相差不大,只要选用得当,可以达到基本一致,有利于协调温差变形。缺点是材料硬度高,达到密封所必须的比压高,即使采用预紧力达到密封,但因密封比压大,阀座和球体之间的磨损也很大,而且由于金属密封面摩擦系数较大,导致球阀的启闭力矩较大。因此,高温球阀大多采用弹性密封副,其性能可靠,弹性补偿能力强,适用温度范围广。

三、Q41H美标硬密封球阀的性能规范



公称压力(PN) 1.6 2.5 4.0 6.4
壳体试验压力 2.4 3.8 6.0 9.6
密封试验(液) 1.8 2.8 4.4 7.0
密封试验(气) 0.5～0.7
适用介质 C　　　　　　　P 　　　　　　R
水、油品、蒸气 　　硝酸类　　　　醋酸类
适用温度 ≤200℃

四、Q41H美标硬密封球阀的零件材料



名称 WCB类 CF8类 CF3类 CF8M类 CF3M类
阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
弹簧   3yc-7/17-49H
O形圈 NBR 氟橡胶
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8

五、Q41H美标硬密封球阀的设计标准

设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；

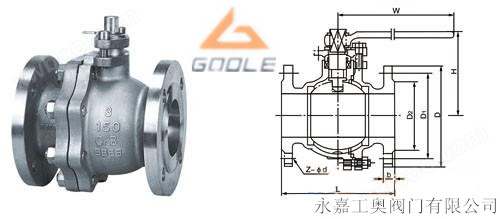

六、Q41H美标硬密封球阀的结构图

七、Q41H美标硬密封球阀的连接尺寸

10K主要连接尺寸及重量
尺寸 inch 1/2 3/4 1 1-1/2 2 2-1/2 3 4 5 6 8 10
DN 15 20 25 40 50 65 80 100 125 150 200 250
L mm 108 117 127 165 178 190 203 229 356 394 457 533
H mm 59 63 75 97 107 142 152 178 252 272 342 345
W mm 130 130 160 230 230 400 400 700 1100 1100 1500 1500
重量 kg 2.3 3.0 4.5 7.0 9.5 15.0 19.0 33.0 58.0 93.0 160.0 200.0



20K主要连接尺寸及重量



尺寸 inch 1/2 3/4 1 1-1/2 2 2-1/2 3 4 5 6 8 10
DN 15 20 25 40 50 65 80 100 125 150 200 250
L mm 140 152 165 190 216 241 283 305 381 403 502 568
H mm 59 63 75 97 107 142 152 178 252 272 342 345
W mm 130 130 160 230 230 400 400 700 1100 1100 1500 1500
重量 kg 2.5 3.5 5.5 10.5 14.5 23.5 30.0 55.0 81.0 118.0 200.0 250.0



150Lb外形尺寸和连接尺寸
公称通径NPS 单位 L D T G C n-φd W H
in mm
1/2 15 mm 108 89 12 35 60.5 4-15 115 72
in 4.25 3.5 0.47 1.38 2.38 4-0.59 4.53 28.3
3/4 20 mm 117 98 12 43 70 4-15 115 76
in 4.61 3.86 0.47 1.69 2.76 4-0.59 4.53 29.9
1 25 mm 127 108 12 51 79.5 4-15 150 92
in 5 4.25 0.47 2 3.13 4-0.59 5.9 3.62
11/2 40 mm 165 127 14.3 73 98.5 4-16 200 123
in 6.5 5 0.56 2.88 3.88 4-0.62 7.87 4.84
2 50 mm 178 152 15.9 92 120.5 4-19 200 132
in 7 6.00 0.625 3.62 4.75 4-0.75 7.87 5.20
21/2 65 mm 190 178 17.5 105 139.5 4-19 320 164
in 7.5 7 0.69 4.12 5.5. 4-0.75 12.6 6.45
3 80 mm 203 190 19.1 127 152.4 4-19 320 173
in 8 7.50 0.75 5 6 4-0.75 12.6 6.8
4 100 mm 229 229 23.9 157 190.5 8-19 450 210
in 9 9 0.94 6.19 7.5 8-0.75 17.72 8.26
6 150 mm 394 279 26 216 241.5 8-22 8000 288
in 15.5 10.98 1.02 8.5 9.50 8-0.88 31.5 1.34
8 200 mm 457 343 29 270 298.5 8-22 1120 374
in 18.00 13.50 1.12 10.62 11.75 8-0.88 44.10 14.72
10 250 mm 533 406 31 324 362 12-25 1420 366
in 20.98 16 1.2 12.75 14.75 12-1 55.12 14.40
12 300 mm 610 483 32 381 432 12-25 1420 412
in 24 19 1.26 15 17 12-1 55.12 16.22

八、订购须知

来电询价、订购时，注明产品类型、应用场所、材质、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率等参数，以便我们为你正确选型及报价。
