详细介绍

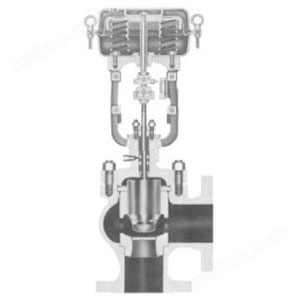

一、HAA普通角型调节阀结构特点和应用范围

CV3000-HAA普通角型调节阀: 阀芯采用上导向结构，压降损失小，流量大，可调范围广，流量特性精度高，符合IEC543-1-1976标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。角型调节阀是各装置广泛使用的仪表之一。它准确正常地工作对保证工艺装置的正常运行和安全生产有着重要的意义。因此加强气动调节阀的维修是必要的。

HAA普通角型调节阀由于采用合理的阀芯和阀座接触面角度，所以该阀在关闭状态下没有泄漏现象；制造均流罩和阀芯的材料采用了优质不锈钢材料，即使在两相流动和节流状态下运行，汽蚀速度也是相当缓慢，这样就延长了阀门的使用寿命，噪声也很小。阀门设计均采用装拆简便的结构，当内部零件损坏，只要拆下阀盖螺帽，即可依次取出各个零件，随意调换任何零件，检修非常方便

二、HAA普通角型调节阀产品特点

1．耐腐蚀：阀体内腔、阀芯、阀座、阀杆均316不锈钢，能耐酸、碱，耐强腐蚀。

2．密封性能好：采用聚四乙烯材质的波纹管和填料双重密封，确保无渗漏。

3．泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家IV级标准。

4．采用轻小型多弹簧执行机构，体积小，重量轻，调节精度

三、HAA普通角型调节阀技术参数和性能指标

HAA普通角型调节阀阀体

    型    式    角型单座铸造球形阀
    公称通径    40、50、65、80、100、150、200mm
    公称压力    ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
    连接型式    法兰连接：FF、RF、RJ、LG
                法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接连接：嵌接焊SW（40～50mm）对接焊BW（65～200mm）
    材    料    铸钢（ZG230-450）
                铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
    上阀盖    常温型（P）：-17～+230℃  伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
                伸长Ⅱ型（EⅡ）：-100～-45℃  伸长Ⅲ型（EⅢ）：-196～-100℃
                注：工作温度不准超过各种材料的允许范围
    压盖型式    螺栓压紧式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

HAA普通角型调节阀阀内组件

    阀芯型式    单座柱塞型阀芯
    材    料    不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
                不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

HAA普通角型调节阀执行机构

    型    式    HA多弹簧薄膜执行机构、VP双作用气缸活塞执行机构
    膜片材料    丁睛橡胶夹尼龙布
    弹簧范围    20～100、80～240kPa
    供气压力    140～400kPa
    气源接口    Rc  1 4
    环境温度    -30～+70℃

阀作用型式气—关式或气—开式

附件定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

    泄漏量    金属阀座：小于阀额定容量的0.5%，符合ANSI B16.104-1976Ⅱ级
                软阀座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
    回    差    带定位器：小于全行程的1%
                不带定位器：小于全行程的3%
    基本误差    带定位器：小于全行程的±1%
