HAV文丘里角型调节阀

简要描述：一、HAV文丘里角型调节阀概述 HAV文丘里角型调节阀是CV3000系列的主打产品，简称HAV调节阀

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、HAV文丘里角型调节阀概述

HAV文丘里角型调节阀是CV3000系列的主打产品，简称HAV调节阀。它由阀芯采用上导向结构，阀结构紧凑，压降损失小，流量大，可调范围广。适用于控制含有颗粒的流体和泥浆、粘性或闪蒸流体。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。角型调节阀是各装置广泛使用的仪表之一。它准确正常地工作对保证工艺装置的正常运行和安全生产有着重要的意义。因此加强气动调节阀的维修是必要的

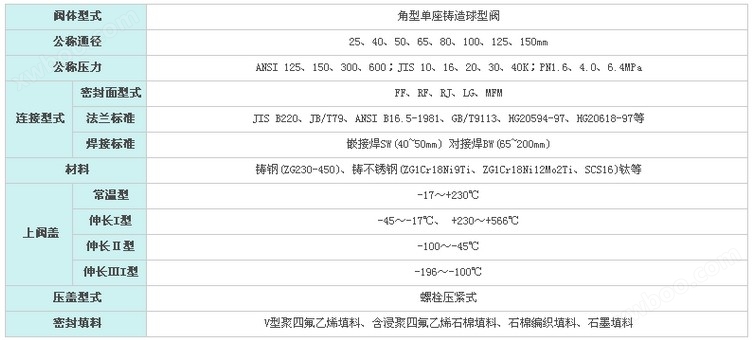

二、HAV文丘里角型调节阀技术参数和性能指标

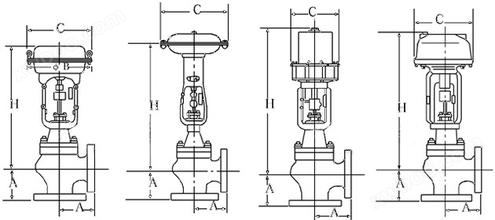

三、HAV文丘里角型调节阀构造图

四、HAV文丘里角型调节阀阀内组件

    阀芯型式    单座柱塞型阀芯
    材    料    不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
                不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

五、HAV文丘里角型调节阀执行机构

    型    式    HA多弹簧薄膜执行机构
    膜片材料    丁睛橡胶夹尼龙布
    弹簧范围    20～100、80～240kPa
    供气压力    140～400kPa
    气源接口    Rc  1 4
    环境温度    -30～+70℃

阀作用型式气—关式或气—开式

附件定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

    泄漏量    小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
    回    差    带定位器：小于全行程的1%
                不带定位器：小于全行程的3%
    基本误差    带定位器：小于全行程的±1%
                不带定位器：小于全行程的±5%
                注：采用标准的V型聚四氟乙烯填料时

可调范围 50：1

上一篇 HCBW波纹管密封平衡笼式调节阀

下一篇HAA普通角型调节阀
