波纹管密封平衡笼式调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。具有重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。阀结构紧凑，有呈S 流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。其上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用在真空的场合。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。

波纹管密封平衡笼式调节阀是在我厂在在原有气动角形阀的基础上开发的一种新颖产品。产品广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。该阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

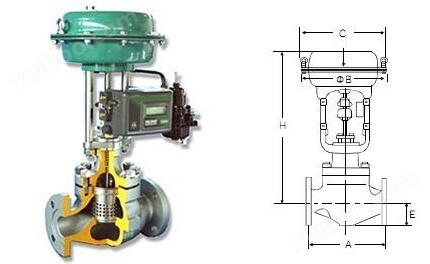

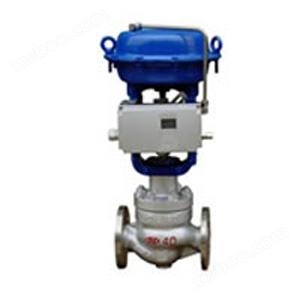

一、HCBW波纹管密封平衡笼式调节阀示意图

二、HCBW波纹管密封平衡笼式调节阀技术参数和性能指标

1、波纹管密封平衡笼式调节阀阀体

    型    式    直通单座铸造球形阀
    公称通径    40、50、65、80、100、150、200mm
    公称压力    ANSI 125、150、300  JIS10、16、20K  PN1.6、4.0MPa
    连接型式    法兰连接：RF、RJ
                法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接连接：嵌接焊SW（40～50mm）对接焊BW（65～200mm）
    材    料    铸钢（ZG230-450）
                铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
    上阀盖    常温型（P）：-17～+230℃  伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
                伸长Ⅱ型（EⅡ）：-100～-45℃
                注：工作温度不准超过各种材料的允许范围
    压盖型式    螺栓压紧式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

2、波纹管密封平衡笼式调节阀体性能及参数

型式	直通双座铸造球形阀
公称通径mm	40、50、65、80、100、150、200
公称压力	ANSI 125、150、300 JIS10、16、20K PN1.6、4.0MPa
连接型式	法兰连接：RF、RJ 法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等焊接连接：嵌接焊SW（40～50mm）对接焊BW（65～200mm）
材料	铸钢（ZG230-450）铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上阀盖	常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃+230～+566℃ 伸长Ⅱ型（EⅡ）：-100～-45℃ 注：工作温度不准超过各种材料的允许范围
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

2.波纹管密封平衡笼式调节阀阀内组件：

阀芯型式	双座柱塞型阀芯
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
波纹管材料	1Cr18Ni9Ti

3.波纹管密封平衡笼式调节阀阀执行机构

型式	HA多弹簧薄膜执行机构
膜片材料	丁睛橡胶夹尼龙布
弹簧范围	20～100、40～120、80～240kPa
供气压力	140～400kPa
气源接口	Rc1 4
环境温度	-30～+70℃

阀作用型式气—关式或气—开式

附件定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

波纹管密封平衡笼式调节阀性能

    泄漏量    金属阀座：小于阀额定容量的0.5%，符合ANSI B16.104-1976Ⅱ级
                软阀座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
    回    差    带定位器：小于全行程的1%
                不带定位器：小于全行程的3%
    基本误差    带定位器：小于全行程的±3%
                不带定位器：小于全行程的±11%
                注：采用标准的V型聚四氟乙烯填料时

可调范围 50：1
