HCB气动平衡笼式调节阀

简要描述：气动平衡笼式调节阀是一种双密封力平衡式的笼式调节阀，阀体流道流线形好，相对于同类老式阀：流量系数和可调比提高30％，重量和高度下降30％，套筒结构有利于减小噪音、减小闪蒸和空化对阀芯的破坏；双座结构允许压差大，适用于工作压差较大、泄漏要求不严的干净介质场合

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

气动平衡笼式调节阀是一种双密封力平衡式的笼式调节阀，阀体流道流线形好，相对于同类老式阀：流量系数和可调比提高30％，重量和高度下降30％，套筒结构有利于减小噪音、减小闪蒸和空化对阀芯的破坏；双座结构允许压差大，适用于工作压差较大、泄漏要求不严的干净介质场合。气动平衡笼式调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小。另外，密封型式采用单座密封，流量特性曲线精度高，符合IEC534-1标准。配用多弹簧薄膜执行机构或电动执行机构。

气动平衡笼式调节当压力大于1.5MPa，或温度大于250℃时，密封面应堆焊耐磨合金以提高密封面的可靠性与使用寿命；工作条件比较恶劣、性能指标要求较高、需要更小尺寸和重量时，建议选用全功能超轻型调节阀。

一、HCB气动平衡笼式调节阀示意图

二、HCB气动平衡笼式调节阀主要参数

三、HCB气动平衡笼式调节阀主要零部件材料
     阀体材质：  ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐腐蚀合金等
     芯座材质：1Cr18Ni9Ti、316、316L、耐腐蚀合金、F4等
     填料材质：聚四氟乙烯、柔性石墨
     膜片材质：丁腈橡胶夹尼龙布

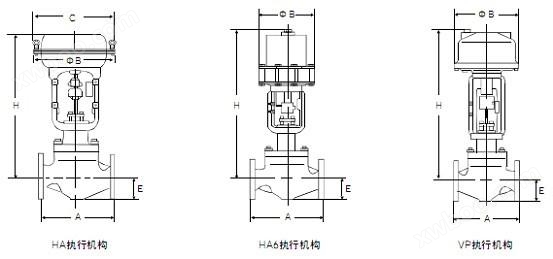

四、HCB气动平衡笼式调节阀外形尺寸及重量

阀作用型式气—关式或气—开式

附件定位器、手轮机构、气动阀位传送器等

性能

    泄漏量    符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01%
    回    差    3%（不带定位器）、1%（带定位器）
    基本误差    ±5%（不带定位器）、±1%（带定位器）
                注：采用标准的V型聚四氟乙烯填料时

可调范围       50：1主要技术性能指标：
     泄漏率：Ⅳ级，小于额定流量的 10-4
     回      差：不带定位器，小于全行程的 3%；           带定位器，小于全行程的 1%
     基本误差：不带定位器，小于全行程的 ±5%；        带定位器，小于全行程的 ±1%
     死      区：不带定位器，小于全行程的 3%；           带定位器，小于全行程的 1%

上一篇 HCN低噪音笼式调节阀

下一篇HCBW波纹管密封平衡笼式调节阀
