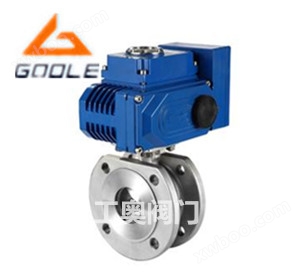

一、Q971电动对夹硬密封球阀的简述

本公司生产的Q971电动对夹硬密封球阀采用角行程电动执行器与超薄球阀阀体组成，也可称为电动超薄球阀。主要适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。电动对夹球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动超薄球阀是参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。

二、Q971电动对夹硬密封球阀的技术参数

执行机构技术参数		阀体参数
电源	AC200 / 380V	公称通径	DN10～150mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80	DN100-150
环境温度	-30°～60°	可调范围	250:1	350:1
手动操作	同附带手柄操作	阀体形式	整体式锻造、整体式铸造
限位	电气、机械二重限位	连接形式	超薄法兰式、对夹式
防护等级	相当于IP-65	阀芯形式	"O"型球形阀芯
位置测量	可选装开关或电位计	密封填料	V型聚四氟乙烯填料、柔性石墨填料等
驱动电机	8W/E	基本误差	±1%
防爆等级	ExdII BT4 ExdII BT6	死区	≤1%
防爆等级	ExdII BT4 ExdII BT6	回差	≤1%
控制方式	开关量控制模拟量控制	适用温度	密封面
控制方式	开关量控制模拟量控制	适用温度	PTFE≤180℃、PPL≤300℃、硬密封≤450℃

三、Q971电动对夹硬密封球阀的零件材料

零件名称	材料
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯
填料	V型PTFE、柔性石墨

四、Q971电动对夹硬密封球阀的设计标准

设计与制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验	JB/T 9092、API 598、GB/T13927

五、Q971电动对夹硬密封球阀的性能规范

公称通径DN(mm)		DN15-150
公称压力	PN(MPa)	1.6	2.5	4.0	6.4
试验压力	强度试验	15.0	24.0	37.5	48.0
	密封试验	11.0	17.6	27.5	35.2
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

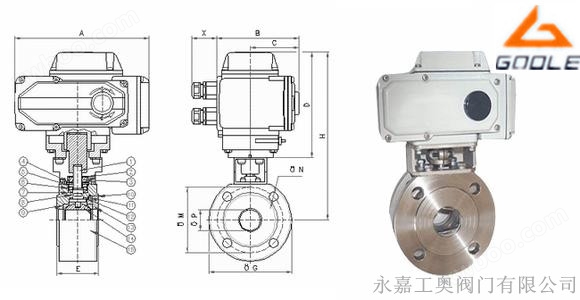

六、Q971电动对夹硬密封球阀的结构图

七、Q971电动对夹硬密封球阀的外形尺寸

公称通径DN(mm)	L	D	D1	D2	n-Φd	H（配HR）	H（配HQ）	A（配HR）	A（配HQ）
15	35	95	65	45	4-M12	291	350	155.2	150
20	38	105	75	55	4-M12	296	360	155.2	150
25	42	115	85	65	4-M12	301	365	155.2	150
32	50	135	100	78	4-M16	311	380	195	180
40	60	145	110	85	4-M16	318	400	195	180
50	70	160	125	100	4-M16	326	420	234	200
65	95	180	145	120	4-M16	336	430	234	200
80	118	195	160	135	8-M16	363	470	271	220
100	140	215	180	155	8-M16	383	480	325	230
125	175	245	210	185	8-M16	403	510	414	230
150	210	280	240	210	8-M16	418	510	420	230
